绘制矿体线框

[复制链接]

32

主题

32

帖子

108

积分

高级会员

Rank: 3Rank: 3

积分
108
发表于 2021-6-7 15:39:17 | 显示全部楼层 |阅读模式

所谓矿体线框就是用一系列三角面包围起来的空心实体,也叫矿体的实体模型。双击视图管理器中的【线】,将解译好的金矿体1解译线装载进来,可设置线型、线的宽度及线的颜色如图1所示。



图1 设置画线对话框

装载后的线如图2所示。



图2 装载矿体1解译线

单击【创建线框】按钮,打开【选择激活图层】对话框,如图3所示,单击【确定】新建一个三角网。鼠标箭头右下方有一个创建线框的图标显示,按线串次序单击线串,两线串之间会自动连接成线框如图4所示。



图3 新建一个三角网图层



图4 两线串之间连接成线框

每进行一步连接需对线框进行校验,单击【校验线框】按钮或单击鼠标右键选择【校验线框】,弹出【校验线框】对话框,勾选【检查自交叉】和【检查闭合度】选项,单击【确定】如图5所示。



图5 校验线框

单击【新连接线】按钮,将线串的特征点连接到一起,以免出现线串之间乱连和减少出现交叉三角形的机会如图6所示。



图6 将线串的特征点连在一起

单击【创建线框】按钮,鼠标箭头右下方有一个创建线框的图标显示,按线串次序单击线串,两线串之间会自动连接成线框。



图7 在线串之间自动连接成线框

每进行一步连接需对线框进行校验,单击【校验线框】按钮或单击鼠标右键选择【校验线框】,弹出【校验线框】对话框,勾选【优化选项】和【校验选项】的全部选项,见图8。



图8 校验线框对话框

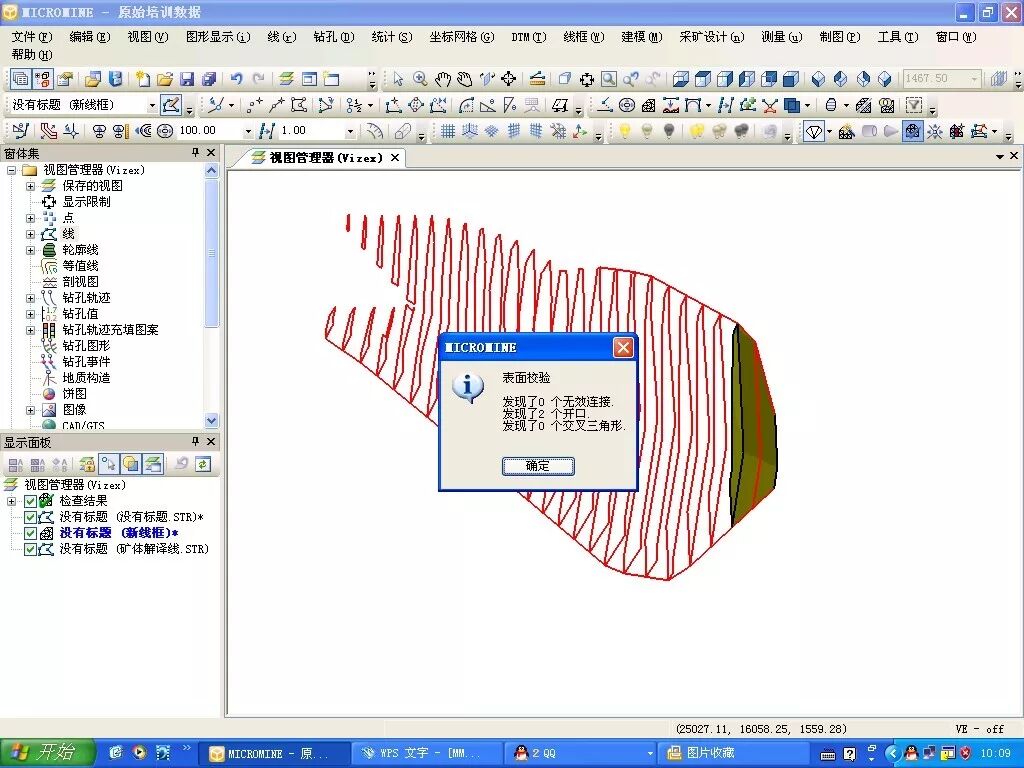

单击【确定】后,弹出校验结果对话框见图9,校验结果应该是无效连接和交叉三角形为零,否则需返回上一步重做。开口为线框的开口数目,线框封闭后开口数应为零。



图9 显示校验结果

矿体分岔时须使用【线串打断】按钮,将一个线串打断成需要线串数目,再对线串进行连接见图10。



图10 在1对2的分叉地方将一个线串打断成两个线串

线框封闭时,可以根据需要及矿体的实际情况直接封闭或者进行外推点封闭。在连接线框的状态下单击【封闭到点】可以外推封闭到一点,在弹出的对话框中有三个选项:垂直距离、XYZ分量、方位角/倾角/距离如图11所示,可以根据矿体的产状和封闭线框的情况进行选择。



图11 点尖灭的三种模式

使用垂直距离是指和要进行封闭线串的垂直距离,下图为垂直距离为-20米封闭到点的情况,和矿体的产状不符须撤销重新封闭见图12。



图12 没有封闭好因为和矿体的产状不符

使用方位角/倾角/距离选项进行封闭,可以较好的根据矿体的产状对矿体线框进行封闭,根据矿体的产状设置方位角、倾角、距离见图13。



图13 设置方位角、倾角、距离

图14是根据上图显示的数据进行封闭的情况。如果想直接封闭,在连接线框的操作状态下单击【封闭终点】按钮,可以对线框直接封闭为平头。



图14 使用方位角/倾角/距离选项进行封闭

线框连接封闭经校验结果如图15所示,无效连接、开口及交叉三角形全部为零。



图15 线框连接封闭校验结果

线框校验无问题后,单击工具条上的【保存】按钮进行保存,在弹出的【线框属性】对话框中可以定义线框类型名称、矿体线框名称、代码、颜色等等如图16所示。设置完成单击【确定】完成整个矿体线框的连接。



图16 保存线框
